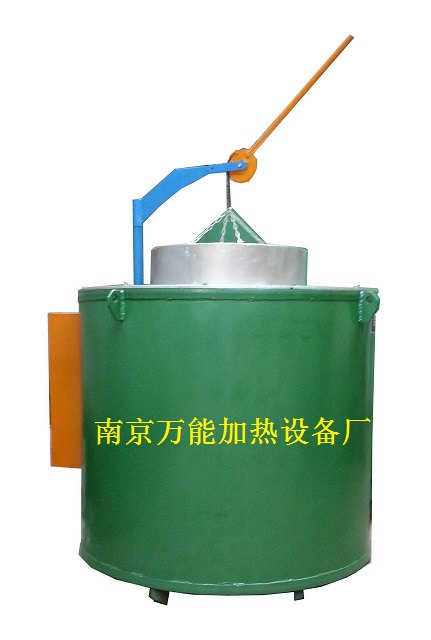

熔鋁電爐 鋁熔化爐 煉鋁爐
GR2系列坩堝熔化電阻爐,系供低熔點有色金屬及合金如鋁、鋅、錫、鎘巴氏合金等熔化或熔煉之用。
二、結構簡介

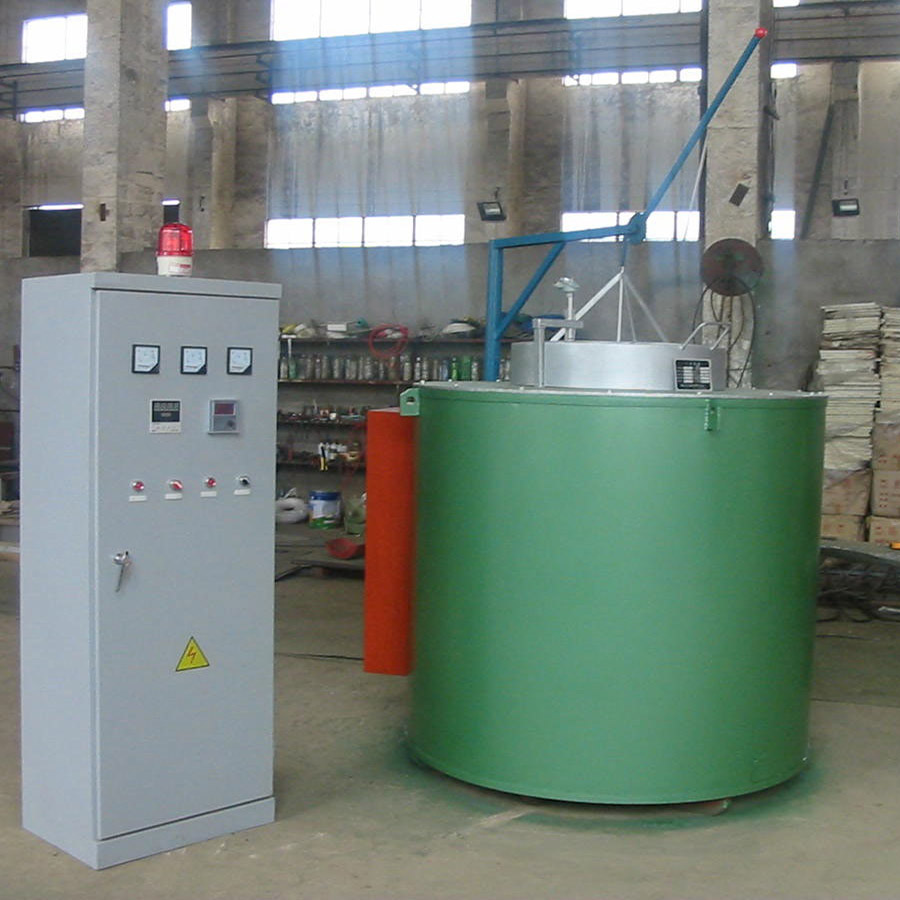

GR2系列坩堝熔化電阻爐,是由爐殼、爐襯、爐蓋、加熱元件、坩堝等組成。
1、爐殼為圓形,它由型鋼及鋼板焊接而成。
2、爐襯是由各種耐火材料及保溫、絕熱、耐火磚、砌筑節能型爐襯結構。
3、爐蓋安裝在爐面板上,爐蓋提升,將手柄向左右分開,再旋轉,離開爐門位置。坩堝上部裝有蓋板、吸風罩。吸風罩與車間排氣管道相連,以排除廢氣。
4、加熱元件是由高電阻合金Ocr25 AL5制成螺旋狀布置隔瓷磚上,通過引出棒與外線路的電源接通,在電爐后端裝有一保護罩殼,罩殼內系加熱元件的接線裝置,供380伏電源接入加熱元件。
5、坩堝是由耐熱合金制成的,放在爐膛加熱室內進行熔化,熔煉代熔點有色合金之用。坩堝使用前,要求加熱,將防護涂料涂上,便可使用。電爐的前側下部裝有一個活動小門,以便清出爐膛內的粒屑,而在坩堝泄漏時能及時流出爐體,保證加熱元件避免短路。
|
型號規格
|
坩堝尺寸(mm)
|
加熱功率(kw)
|
工作溫度
(℃) |
電源
|
備注
|
|
|
相數
|
電壓
|
熔鋁量kg
|
||||
|
GR2-40-8
|
φ 300×430
|
40
|
850
|
3
|
380
|
54
|
|
GR2-60-8
|
φ 500×600
|
60
|
850
|
3
|
380
|
150
|
|
GR2-75-8
|
φ 500×870
|
75
|
850
|
3
|
380
|
300
|
|
GR2-100-8
|
φ 580×1070
|
100
|
850
|
3
|
380
|
400
|
|
GR2-120-8
|
φ 680×1200
|
120
|
850
|
3
|
380
|
500
|
|
GR2-135-8
|
φ 750×1250
|
135
|
850
|
3
|
380
|
750
|

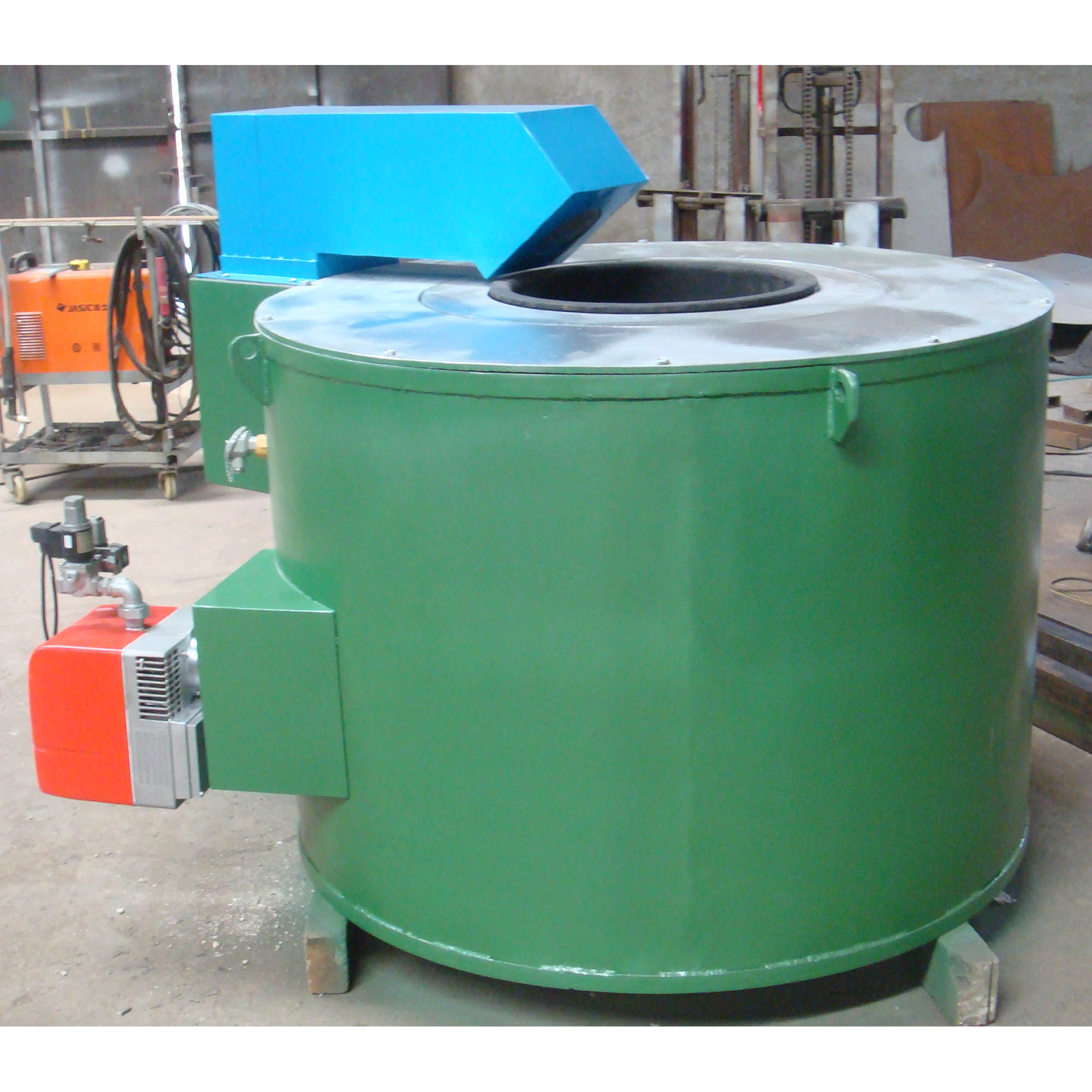

可參考燃氣熔鋁爐。。
|
參數名稱
|
單位
|
型號
|
||||||||
|
GQ-150-8
|
GQ-270-8
|
GQ-300-8
|
GQ-400-8
|
GQ-500-8
|
GQ-750-8
|
GQ-1000-8
|
GQ-1500-8
|
|||
|
熔鋁量
|
Kg
|
150
|
270
|
300
|
400
|
500
|
750
|
1000
|
1500
|
|
|
額定電壓
|
V
|
220
|
220
|
380
|
380
|
380
|
380
|
380
|
380
|
|
|
溫度
|
℃
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
|
|
燃氣消耗量
|
|
34
|
52
|
54
|
73
|
85
|
110
|
135
|
180
|
|
|
爐膛
尺寸 |
直徑
|
mm
|
Φ500
|
Φ500
|
Φ600
|
Φ580
|
Φ680
|
Φ750
|
Φ850
|
Φ950
|
|
深度
|
mm
|
600
|
900
|
900
|
1070
|
1200
|
1250
|
1350
|
1450
|
|
|
燃氣壓力
|
Pa
|
4-6 K
|
||||||||
