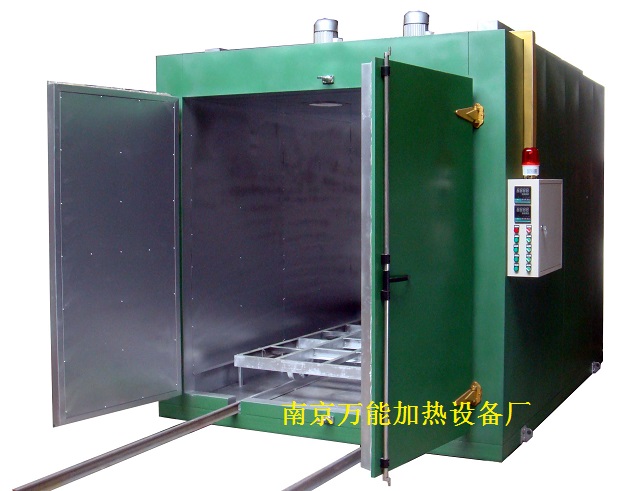

一、用途
砂輪硬化爐能適應各種輪硬型裝、固化、烘干、老化等工藝使用。
二、砂輪硬化爐的優點：
１，采用智能程序溫控儀控溫，PID參數自整定，能滿足任何固化程序升溫操作簡便，性能可靠。
２，根據所烘產品不同的擺放，選擇風循環方式（垂直送風、水平送風），使工作室溫度均勻。
３，設超溫報 警系統一套，溫度異常時能切斷加熱電源，發出聲光報 警。
４，另配臺車，進出自如，上下料方便，減輕工作強度。
５，采用電熱管加熱、性能穩定、壽命長。
６，根據用戶的現場使用情況、即可就近控制，多臺固化爐亦可選配計算機集中控制系統，多臺固化爐控溫程序的設定、溫度曲線記錄等功能，操作簡單、方便、控制可靠。

樹脂砂輪的升溫曲線
樹脂砂輪的升溫曲線設置不當,會導致升溫在曲線上會導致砂輪的強度下降,一般根據砂輪不同要求選擇不同固化曲線來進行．一般初時溫為60—80℃，終溫為160-180℃，整個固化過程需用時20—25小時，后降溫至40—60℃，打開爐門，即可取出砂輪了。在整個加熱過程中發生物理和化學變化，各個溫度階段主要發生以下反應：80℃時樹脂開始熔融，有水氛蒸出，固化反應開始,110℃時六次分解并促使熔融的樹脂發生交聯，同時釋放出氨氣、水等氣體；110-180℃樹脂進行交聯直至完全固化，大量的氨氣釋放。高溫區時間過長會導致樹脂的過固化，在砂輪硬度升高的同時，導致砂輪的強度下降，一般根據砂輪的不同要求選擇不同固化曲線和固化終溫。終溫為165-170℃，砂輪硬而韌性好；終溫為175-180℃，砂輪硬；終溫為185-190℃，砂輪硬而脆。

技術參數：
