變壓器固化爐原理結構參數
產品詳細介紹：

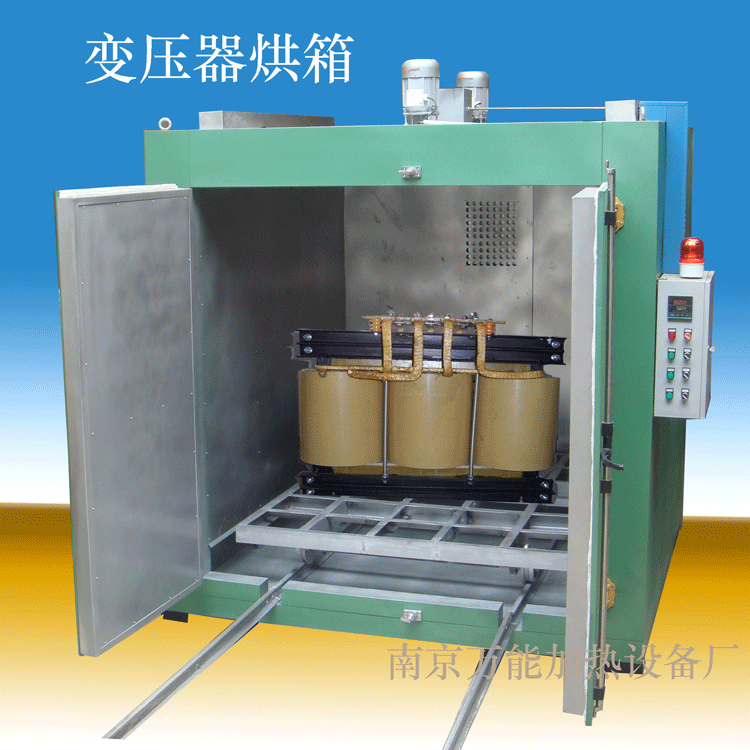

變壓器固化爐
一，工作原理
要使變壓器固化達到好的效果，選系統設計要完整，它包括（控制制系統，熱風循環系統，進氣排氣裝置，變壓器進出裝置等等）設備首先要通過數顯儀表與溫感器的連接來控制溫度,采用熱風循環送風方式，熱風循環系統分為水平式和垂直式。均勻經計算，風源是由送風馬達運轉帶動風輪由電加熱器，將熱風送至風道后進入烘箱工作室，風向不斷的水平流動或垂直式流動，且將使用后的空氣吸入風道成為風源再度循環加熱運行，如此可有效提高變壓器的溫度均勻性。帶來更好的效果。
要使變壓器固化達到好的效果，選系統設計要完整，它包括（控制制系統，熱風循環系統，進氣排氣裝置，變壓器進出裝置等等）設備首先要通過數顯儀表與溫感器的連接來控制溫度,采用熱風循環送風方式，熱風循環系統分為水平式和垂直式。均勻經計算，風源是由送風馬達運轉帶動風輪由電加熱器，將熱風送至風道后進入烘箱工作室，風向不斷的水平流動或垂直式流動，且將使用后的空氣吸入風道成為風源再度循環加熱運行，如此可有效提高變壓器的溫度均勻性。帶來更好的效果。
二，變壓器固化爐的結構
熱風循環固化爐為內外雙層結構，殼體為角鋼薄鋼板，內外雙層殼體之間填充有纖維物質。工業烤箱使用的纖維物質多為硅酸鋁，它能起到保溫的作用，形成可靠的保溫層。工業烤箱配置有熱風循環系統及溫度測量與控制系統。
熱風循環固化爐為內外雙層結構，殼體為角鋼薄鋼板，內外雙層殼體之間填充有纖維物質。工業烤箱使用的纖維物質多為硅酸鋁，它能起到保溫的作用，形成可靠的保溫層。工業烤箱配置有熱風循環系統及溫度測量與控制系統。
三，
三，電器控制，
1 電控部分主要由輸入配電與保護、熱風循環控制、加熱控制、指示儀表組成；
2 電控部分具有一個獨 立的控制箱，操作與標識簡潔明了；
3 輸入配電主要由空氣開關組成，加熱、熱風循環、控制電路具有獨 立的配電與保護開關；
4 熱風循環控制主要為操作電機的啟動與停止，電機的啟停可與加熱控制連鎖或同步操作；
5 加熱控制部分主要由加熱功率器件、溫度檢測件、恒溫控制與超溫環節組成；
6 溫度檢測件主要采用Pt100，裝于爐腔內部；
7 恒溫控制環節主要由具有PID調節自整定的專用控溫儀表組成，儀表具有設定溫度、實測溫度同時顯示的功能，并帶時間設定功能；
8 當產生超溫時將產生聲光，同時停止加熱接觸器
9 此烤箱具有加熱時的電流顯示同時具有加熱時間設定與顯四，常用技術參數：
|
型號
|
電源電壓（V）
|
加熱功率（KW）
|
控溫范圍
|
溫度波動度
|
溫度均勻度
|
鼓風功率（W）
|
工作室尺寸（W×D× H）
|
|
NJC-01
|
380
|
36
|
室溫﹋250℃
|
≤±1℃
|
±2.5%
|
750
|
150cm×150cm×160cm
|
|
NJC-02
|
380
|
52
|
室溫﹋250℃
|
≤±1℃
|
±2.5%
|
1500
|
180cm×200cm×180cm
|
|
NJC-03
|
380
|
56
|
室溫﹋250℃
|
≤±1℃
|
±2.5%
|
750×2
|
180cm×260cm×180cm
|
|
NJC-04
|
380
|
60
|
室溫﹋250℃
|
≤±1℃
|
±2.5%
|
750×3
|
180cm×260cm×200cm
|
|
NJC-05
|
380
|
68
|
室溫﹋250℃
|
≤±1℃
|
±2.5%
|
750×4
|
180cm×300cm×200cm
|
