變壓器烘房│變壓器線圈烘干箱
產品詳細介紹：

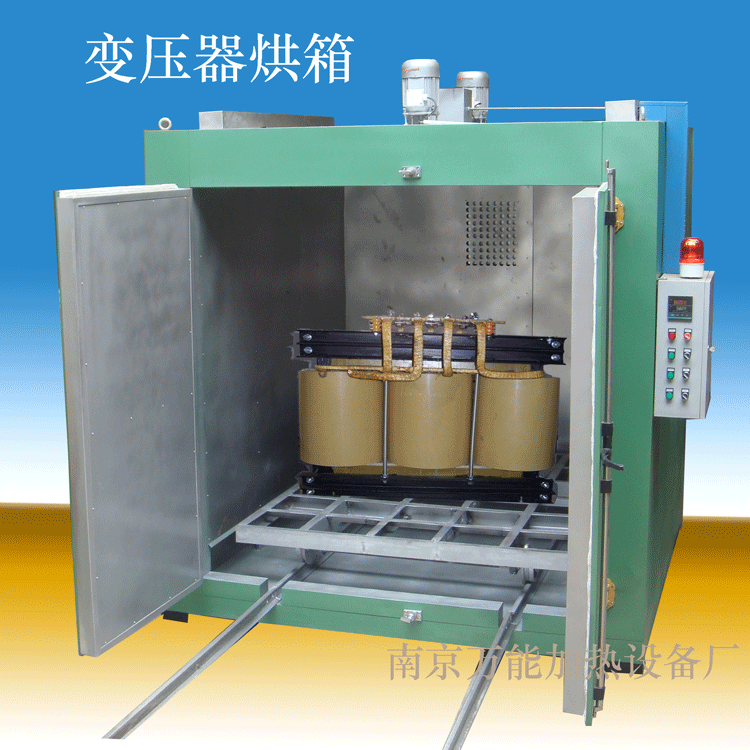

變壓器烘房固化設備
一，產品用途：
變壓器線圈烘干箱專為提高變壓器烘干的性和提高工作效率而設計,本設備具有性好、系統裝配，工藝先進，改 善保溫方式、增強節能效果、溫度均勻性好、送風方式合理、控制系統成熟可靠、外表美觀等優點。
在變壓器生產固化過程中，鐵芯預熱、線圈預干燥、線圈浸漆干燥、環氧樹脂固化和油變器自身干燥等工藝過程非常關鍵，直接影響變壓器的質量，因此對固化爐的溫度均勻性、控制系統的可靠性要求較高。我廠針對以上的要求對設備進行優化設計。
二，性能特點：
智能數顯程序溫控儀控溫，PID參數自整定，固態繼電器調功，無觸點連續調節，自動完成烘干工藝全過程，能滿足任何固化曲線的要求，操作簡便，性能可靠；精選國內外電氣控制元件，
三，變壓器控制系統 可靠性能和方式；
1，高精度智能數顯可編程控溫儀控溫，PID參數自整定，可根據工藝的需要來智能調節參數。
智能超溫系統，溫度異常時能自動切斷加熱電源，并發出聲光顯示。
智能超溫系統，溫度異常時能自動切斷加熱電源，并發出聲光顯示。
2，熱風循環方式合理，使工作室內溫度更均勻，線圈固化效果更加優化；
3，烘箱底部鋪設有軌道，臺車在軌道上采用手動牽引方式進出，進出輕便；
4，采用型低負荷電熱管加熱，抗 氧化、性能穩定、壽命長；
5，防爆裝置，獨特的減壓門設計，可減少意外事故的損失。
6，保溫材料采用低導熱系數硅酸鋁棉，節能效果；
7，大門采用耐溫密封條，耐溫300℃，密封性能佳；
四，現場環境條件：
溫度：0℃—40℃
相對濕度：不大于85
周圍無強烈的振動和氣流存在
無腐蝕性氣體和化學藥品存在
五，工作原理：
其采用離心風機將加熱室內的熱空氣從上到下鼓入兩側風道，從兩側風道下部進入工作室，進工作室內的熱風從下到上垂直送風，進行熱交換后，回到加熱室,如此反復，形成強制對流風循環.此設備的結構和熱風循環原理，確保了烘箱內各區域的溫度均勻性，排除了低溫死角及熱風盲區，從而確保了工件干燥的質量.
主控表進行全過程溫度控溫，按原先設定好的程序來控制工作室內溫度，如果溫度控制系統出故障，使工作室溫度持續上升，當工作室內溫度上升至超溫設定值時，超溫保護系統立即動作，切斷加熱電源，并發出聲、光信號.
六，變壓器專用固化爐主要技術參數：
|
型 號 |
名 稱
|
電壓
（V）
|
額定功率（kW）
|
工作溫度
|
工作區尺寸
(深X寬X高mm) |
|
NJS101-5
|
變壓器固化爐
|
380
|
10
|
200
|
1200×900×900
|
|
NJS101-6
|
變壓器固化爐
|
12
|
200
|
1200×1000×1000
|
|
|
NJS101-7
|
變壓器固化爐
|
16
|
200
|
1300×1000×1100
|
|
|
NJS101-8
|
變壓器固化爐
|
18
|
200
|
1500×1200×1200
|
|
|
NJS101-9
|
變壓器固化爐
|
26
|
200
|
1800×1500×1500
|
|
|
NJC-1A
|
變壓器固化爐
|
380
|
35
|
200
|
1800*1500*1600
|
|
NJC-2A
|
變壓器固化爐
|
380
|
40
|
200
|
2000*1600*1800
|
|
NJC-3A
|
變壓器固化爐
|
380
|
55
|
200
|
2000*1800*1800
|
|
NJC-4A
|
變壓器固化爐
|
380
|
70
|
200
|
2500*2000*2000
|
|
NJC-5A
|
變壓器固化爐
|
380
|
85
|
200
|
3000*2500*2000
|
