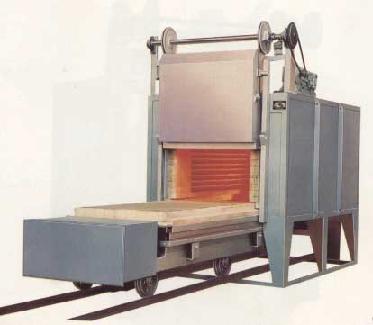

RT2系列臺車式電阻爐
1.產品型號說明
|
|
|
用途
|
系列臺車式電阻爐系周期式作業爐,適用于大中型金屬材料或制品進行正火、淬火、退火、回火等熱處理。
2.結構簡介
本系列臺車爐由爐體和電控兩部份組成。
爐體部份主要包括爐殼、爐襯、爐門、加熱器及臺車。
爐殼由鋼板與型鋼焊接而成;爐襯采用節能型超輕質耐火磚、硅酸鋁纖維與優質保溫材料組成復合爐襯;加熱器用高合金電阻絲繞制成螺旋狀放置于爐襯和臺車擱磚上;臺車可以來回移動,便于裝卸料,其與爐殼間采用新穎自動密封,改善了密封性能;爐門的升降與臺車的進出均采用電動減速機構帶動,爐底板為耐熱鑄鋼件,并可選配臺車傾斜卸料機構。
電控部份主要包括溫控、操作兩部份。溫控采用國產數顯表與交流接觸器實行普通位式控制,另配記錄儀記錄完整工藝曲線,并可超溫控制;操作采用按鈕加燈光顯示,實現對臺車進出、加熱器通斷及爐門升降等動作的控制,并設有連鎖裝置,當爐門升高或關閉至一定位置時臺車才可進行動作,安全可靠。(本爐型電控可選配PID調節控制柜)
4.結構示意圖
5.技術參數:
|
產品型號
|
主要參數
|
工作區尺寸(mm)
|
||
|
額定功率
(KW)
|
額定電壓
(V)
|
額定溫度
(℃)
|
長×寬×高
|
|
|
RT2-65-9
|
65
|
380
|
950
|
110×550×450
|
|
RT2-105-9
|
105
|
380
|
950
|
1500×800×600
|
|
RT2-150-9
|
150
|
380
|
950
|
2000×1000×700
|
|
RT2-180-9
|
180
|
380
|
950
|
2100×1050×750
|
|
RT2-250-9
|
250
|
380
|
950
|
2400×1200×800
|
|
RT2-320-9
|
320
|
380
|
950
|
3000×1530×850
|
